 Betreff des Beitrags: Frage zur Düsennadel?
BeitragVerfasst: 09.05.2013 18:30
Offline
DRZ-Stamm-User
Benutzeravatar

Registriert: 10.10.2012 21:20
Beiträge: 73
Wohnort: Bergisches Land
Hallo zusammen,

hab eine Frage zur Düsennadel des Mikuni Vergasers der SM.

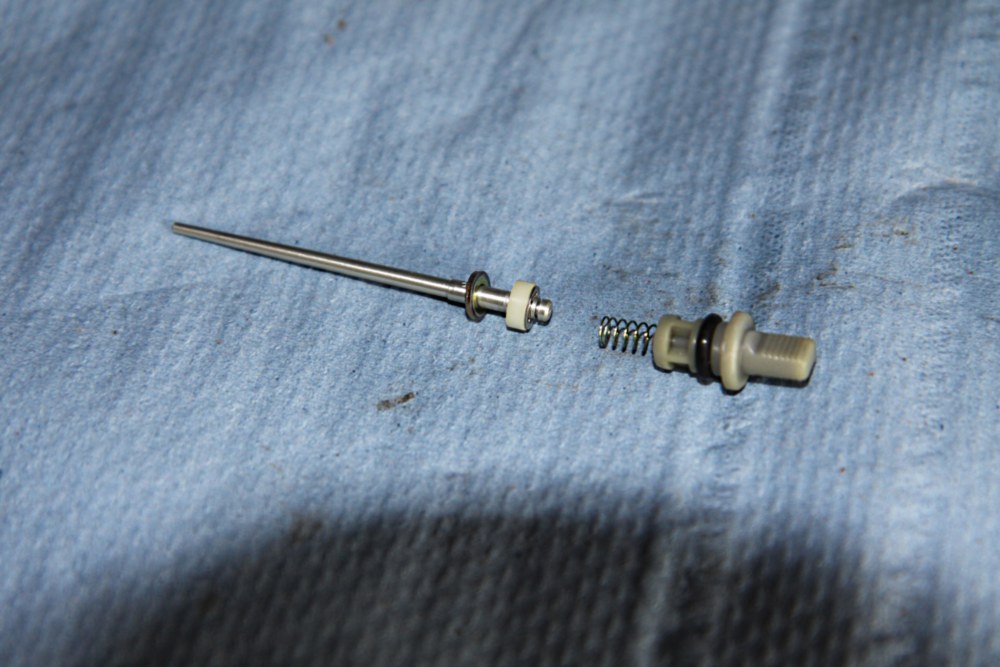

Habe heute den Vergaser zerlegt und komplett gereinigt. Dabei ist mir etwas aufgefallen und ich bin nicht sicher ob das so richtig ist? Bei der Düsennadel scheint eine Scheibe zu fehlen. Bei mir kommt zuerst eine etwas dickere Metallscheibe, dann die dicke Kunststoffscheibe, dann der Clip, die Feder und zuletzt der Anschlag. Laut Werkstatthandbuch fehlt aber noch nach dem Sicherungclip noch eine Scheibe. Was für eine Scheibe fehlt und ist die Reihenfolge so richtig? Laut Werkstatthandbuch fehlt die Scheibe mit der Nr.6, wenn die Reihenfolge bei meiner Nadel so korrekt ist.

Danke und Gruss
Andreas


Dateianhänge:
Nadel.jpg [ 124.11 KiB | 3323-mal betrachtet ]

_________________
Vierzylinder sind nur Triebwerke. Ein- und Zweizylinder haben Herzen.
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Frage zur Düsennadel?
BeitragVerfasst: 23.07.2013 22:59
Offline
DRZ-Stamm-User
Benutzeravatar

Registriert: 20.10.2007 15:20
Beiträge: 86
Wohnort: Österreich- Steiermark- Graz-Umgebung
Hey!

Also die Reihenfolge sollte normal sein: ne Metall Beilagscheibe, das weiße Plastikding, dann der Clip der die Nadel höher oder tiefer hängt, noch eine Metall Beilagscheibe und dann schon das Teil mit der kleinen Feder dass das ganze im Platz hält- Sorry weiß nur wie die Dinger auf englisch genau heißen^^ jedenfalls scheints so als würdest du in der tat eine Metallscheibe vermissen.

Edit: haha ok hab grad gemerkt dass der Fred 2 Monate alt ist, da wirst wohl schon wieder eingebaut haben ;) Vielleicht hilfts ja wem anders.

_________________
DRZ 400 SM in BlauWeiß BJ07, 3x3 Mod, Dynojet Kit Stage 2 + 135 PAJ, ABP Krümmer, LeoVince X3, K&N Filter, Kurzes Heck, kurzer Koti und vieles mehr...


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Frage zur Düsennadel?
BeitragVerfasst: 24.07.2013 13:46
Offline
DRZ-Goldmember
Benutzeravatar

Registriert: 06.01.2010 22:45
Beiträge: 955
Wohnort: Oberfranken
Ja und zwar mir.
Es gibt zwei Metallscheiben.
welche kommt auf dem Bild links hin und welche rechts? gibt ja ne dicke und ne dünne.
Auf dieser Abbildung leider nicht ersichtlich:
http://www.alpha-sports.com/suzuki_parts.htm?fpg=/dspt/2005%20DRZ400SM/06.htm

_________________
Team DEATH-ROW-RACING


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Frage zur Düsennadel?
BeitragVerfasst: 24.07.2013 13:49
Offline
DRZ-Goldmember
Benutzeravatar

Registriert: 06.01.2010 22:45
Beiträge: 955
Wohnort: Oberfranken
http://i438.photobucket.com/albums/qq108/spizejeff/Z400Jetting-HowTo005.jpg
Ist das so korrekt?
Also die dicke ganz nach unten?

EDIT:
Im Werkstatthandbuch ist es anders dargestellt als im microfiche.
Im microfiche ist die dicke Stahlscheibe unter dem Kunststoffteil, im WHB sind beide Stahlscheiben über dem Kunststoffteil.
Da nach kurzer Recherche bei den Amis die Teile nach Microfiche verbaut sind, gehe ich davon aus das das WHB hier mal wieder einen Fehler enthält.
Über ne Bestätigung würde ich mich trotzdem freuen!
Wie wars bei euch? Is ja immerhin ein erheblicher Unterschied!

_________________
Team DEATH-ROW-RACING


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Frage zur Düsennadel?
BeitragVerfasst: 24.07.2013 14:31
Offline
DRZ-Stamm-User
Benutzeravatar

Registriert: 20.10.2007 15:20
Beiträge: 86
Wohnort: Österreich- Steiermark- Graz-Umgebung
hey!

Also bei mir is die Dicke unten (unter dem Kunststoffteil) und die dünne über dem Clip (also ganz oben)

_________________
DRZ 400 SM in BlauWeiß BJ07, 3x3 Mod, Dynojet Kit Stage 2 + 135 PAJ, ABP Krümmer, LeoVince X3, K&N Filter, Kurzes Heck, kurzer Koti und vieles mehr...


Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags:
BeitragVerfasst: 24.07.2013 14:37
Offline
DRZ-Goldmember
Benutzeravatar

Registriert: 06.01.2010 22:45
Beiträge: 955
Wohnort: Oberfranken
Alles klar. Somit hab ich auch die antwort gefunden weswegen meine zu mager lief. Danke
